Cхемы

Принципиальные электрические схемы моделей

Pilot 3g

jpg, 41 kB

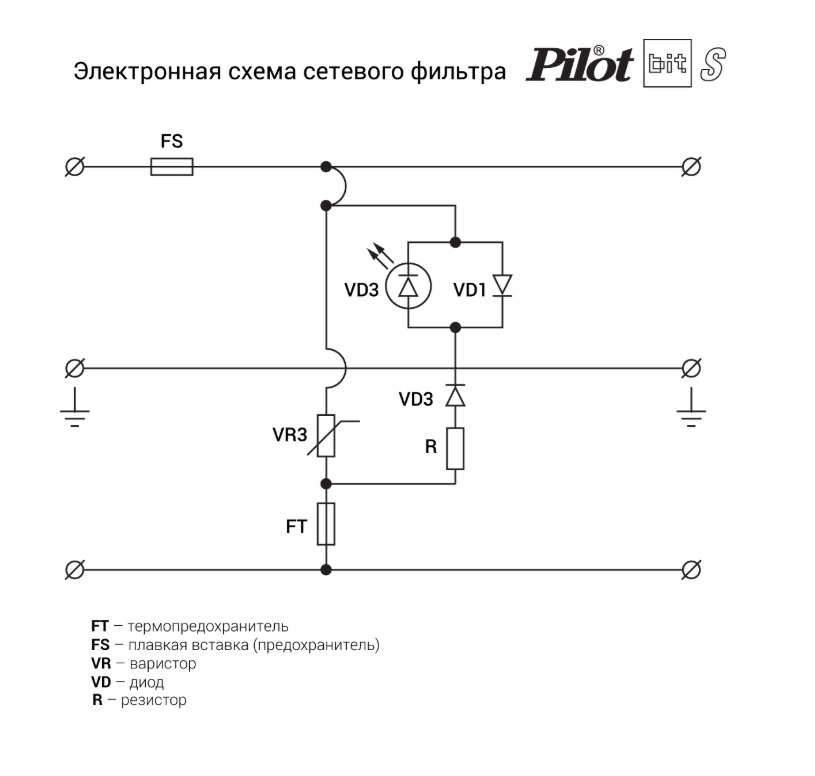

Pilot bit S

jpg, 120 kB

Pilot L

jpg, 150 kB

Pilot mini/m-Max/sG/sG-Max

jpg, 40 kB

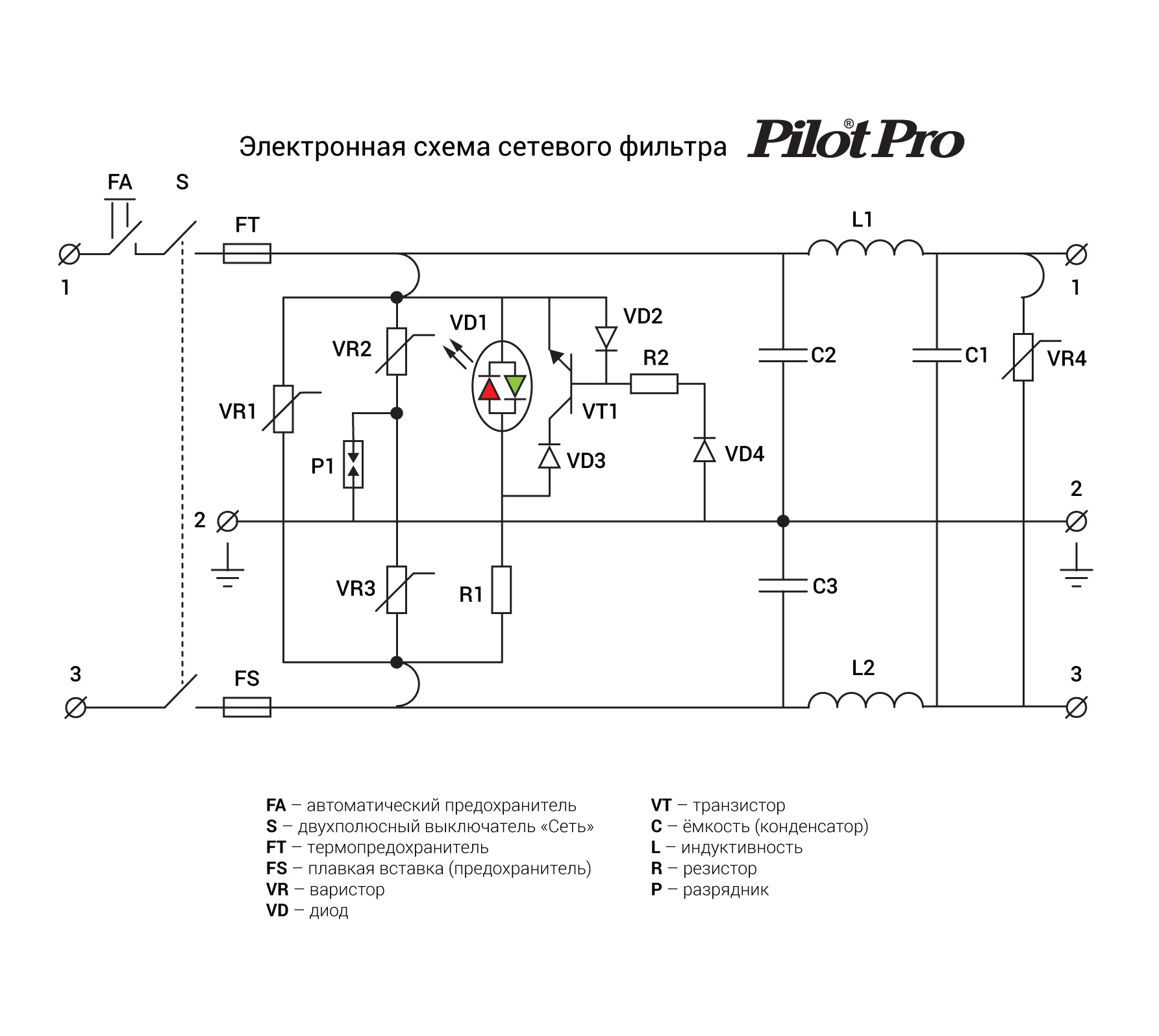

Pilot Pro

jpg, 191 kB

Pilot T USB

jpg, 35 kB

Pilot XPro

jpg, 192 kB

Архивные модели

Pilot X-Pro MC (архив)

Pilot bit S (архив)

Pilot Bit (архив)

Pilot Pro (архив)
