Сетевой фильтр

Pilot bit S

Базовый уровень |

Модели без сетевого шнура

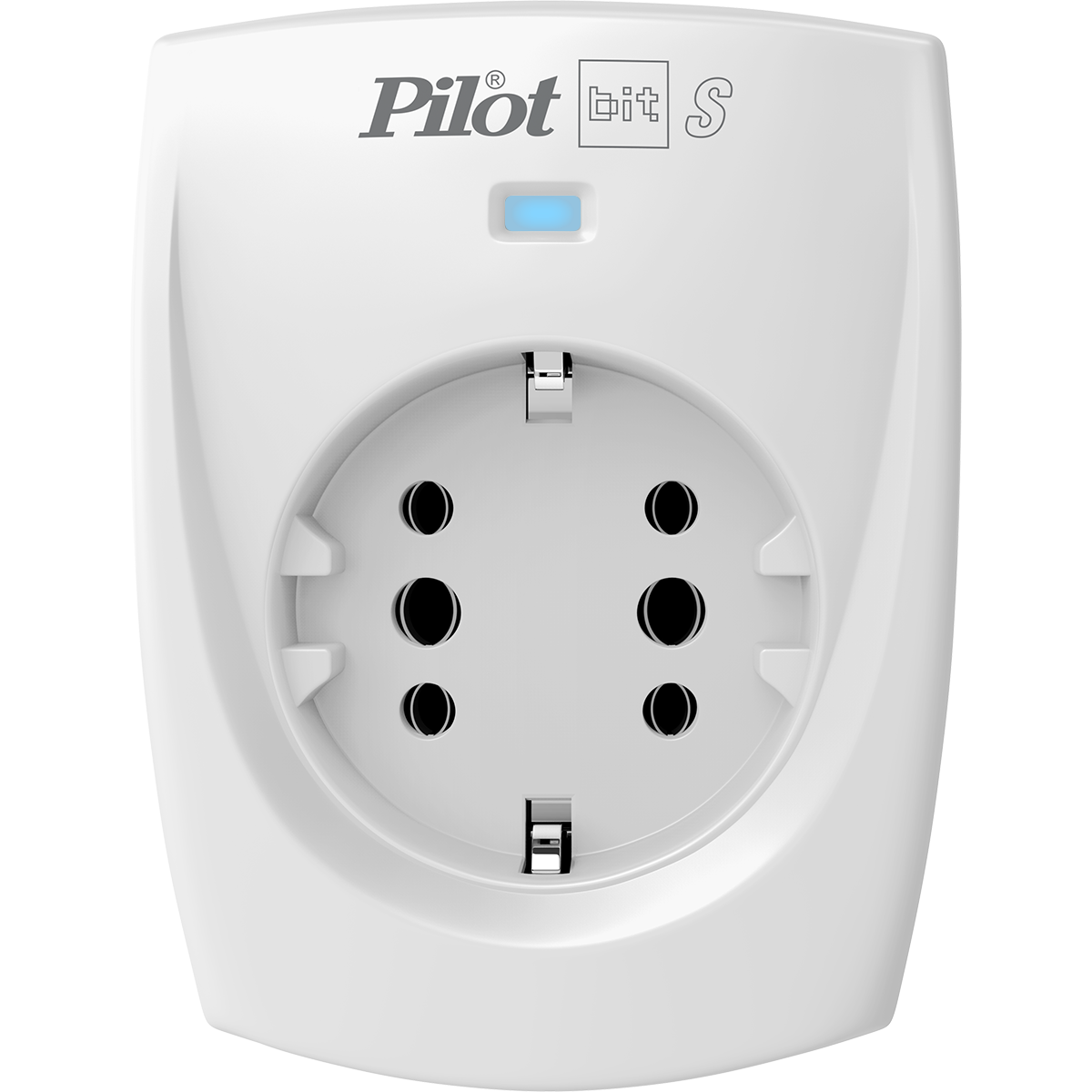

Сетевой фильтр Pilot bit  S GP сочетает в себе платформу изделия Pilot S и преимущества розетки формата GP (Gadget Parking). Небольшие размеры изделия и розетка GP позволяют оптимально использовать пространство при  индивидуальном подключении техники.

Сетевой фильтр Pilot bit  S GP предназначен для защиты  электропитания бытовых электронных устройств от импульсных помех и обеспечивает их безопасную эксплуатацию. Pilot bit  S GP содержит

- защиту от тока КЗ;
- защиту от высокой температуры внутри корпуса;
- трудногорючий и ударопрочный пластик.

Pilot BIT S GP  разработан для подключения к бытовой сети синусоидального напряжения 220В.

Pilot BIT S GP  может использоваться как в сетях как с заземлением, так и без  заземления.

Сетевой фильтр Pilot bit S GP отвечает всем современным требованиям российских стандартов в области электромагнитной совместимости и безопасности.


Pilot bit

видеоинструкция

Pilot bit S

внутри

Схема защиты сетевого фильтра Pilot Bit S GP включает в себя:

– розетка формата GP (Gadget Parking);

– варисторный ограничитель для защиты от импульсных скачков напряжения и грозовых разрядов;

– термопредохранитель для защиты от перегрева внутри корпуса;

– плавкий предохранитель для защиты от короткого замыкания;

– автоматический термобиметаллический предохранитель для защиты от перегрузки.

Корпус изделия выполнен из ударопрочного трудногорючего пластика.

Система качества предприятия сертифицирована по ISO 9001



Соответствует
ТР ТС 004/2011
ТР ТС 020/2011

Технические характеристики

Характеристика
Значение
Максимальная суммарная нагрузка, А
16
Максимальная суммарная мощность, Вт
3500
Цвет корпуса
св.серый
Розетки (штепсельный разъем)
общее количество
1
формата GP с заземлением
1
максимальное число потребителей
2
Индикация
включения
да
исправности защиты
да
Подавление помех / импульсная помеха
импульс 4 кВ 5/50, нс
8
ипмульс 4 кВ 1.50, мкс
3
рассеиваемая энергия импульсной помехи, Дж
150
максимальный ток импульсной помехи, кА
10
Токовая защита
от короткого замыкания
да
Термозащита
да
Монтаж и укладка шнура
подключение без шнура
да
Габаритные размеры
ш/в/д
90/70/75
Масса
кг
0,13
