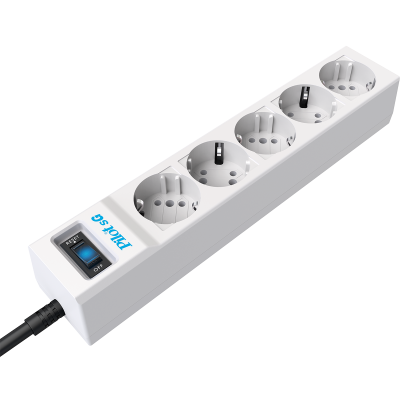

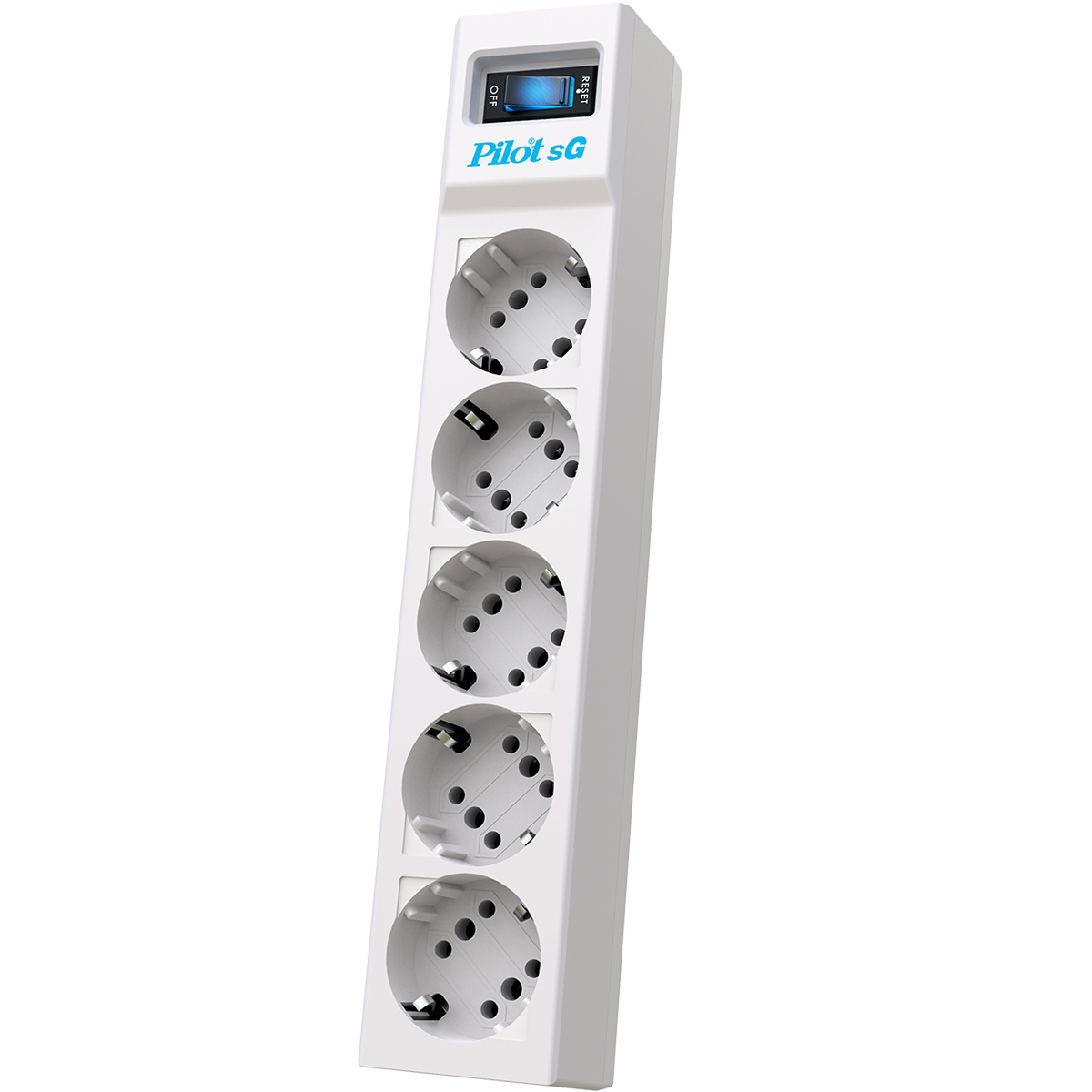

Сетевой фильтр

Pilot sG

Базовый уровень |

Модели с сетевым шнуром

Сетевой фильтр Pilot sG, создан на базе Pilot S, с оригинальной конструкцией розеток, формата Gadget Parking. Это позволяет подключить к изделию с 5-ю розетками до 10 различных потребителей.

Сетевой фильтр Pilot sG, обеспечивает необходимые функции защиты бытовой и офисной техники от импульсных помех, возникающих в электросети. Сетевой фильтр Pilot sG снабжен защитой от импульсных помех и грозового разряда, имеет защиту от перегрузки, тока короткого замыкания и критического повышения температуры внутри корпуса. Корпус выполнен из прочного трудногорючего пластика, контактные шины выполнены из специального гибкого металла, обеспечивающего плотный контакт с вилкой. Сетевой фильтр Pilot sG отвечает всем требованиям российских стандартов в области электромагнитной совместимости и безопасности и может использоваться для подключения и защиты любой техники.

Модель выпускается с длиной шнура 1,8 / 3,0 / 5,0 / 7,0 / 10 м

Сечение шнура регулируется ГОСТ IEC 60884-2-7-216. Шнур на 10 А длиной 1,8 , 3, 5 м  имеет сечение  0,75  мм2,    шнур  7 и 10 м имеет сечение  1,0  мм2.

Где
купить

Скачать
изображения

Добавить к
сравнению

Сетевой фильтр

Pilot sG

Добавить Список сравнения

Паспорт
изделия

Pilot sG

внутри

Схема защиты сетевого фильтра Pilot sG включает в себя:

– варисторный ограничитель для защиты от импульсных скачков напряжения и грозовых разрядов;

– термопредохранитель для защиты от перегрева внутри корпуса;

– плавкий предохранитель для защиты от короткого замыкания;

– автоматический термобиметаллический предохранитель для защиты от перегрузки.

Корпус изделия выполнен из ударопрочного трудногорючего пластика.

Розетки формата GP.

Система качества предприятия сертифицирована по ISO 9001



Соответствует
ТР ТС 004/2011
ТР ЕАЭС 037/2016

Технические характеристики

Характеристика
Значение
Максимальная суммарная нагрузка, А
10
Максимальная суммарная мощность, Вт
2200
Цвет корпуса
св.серый
Розетки (штепсельный разъем)
общее количество
5
c заземлением
5
формата GP с заземлением
5
максимальное число потребителей
10
Индикация
включения
да
Подавление помех / импульсная помеха
импульс 4 кВ 5/50, нс
8
ипмульс 4 кВ 1.50, мкс
3
рассеиваемая энергия импульсной помехи, Дж
150
максимальный ток импульсной помехи, кА
10
Токовая защита
от короткого замыкания
да
от перегрузки
да
Термозащита
да
Монтаж и укладка шнура
крепеж через скрытые отверстия на донышке
да
Габаритные размеры
ш/в/д
275/55/56
Масса
кг
0,32

Розетка стандарта GP (Gadget parking) — розетка оригинальной конструкции, которая позволяет пользователю подключить одну круглую или две плоские вилки от аудио-видеотехники или от двух мобильных зарядных устройств (ЗУ).

1

Розетка формата GP

2

Две плоские вилки -аудио, -видео

3

Две плоские вилки мобильных ЗУ

4

Круглая вилка
